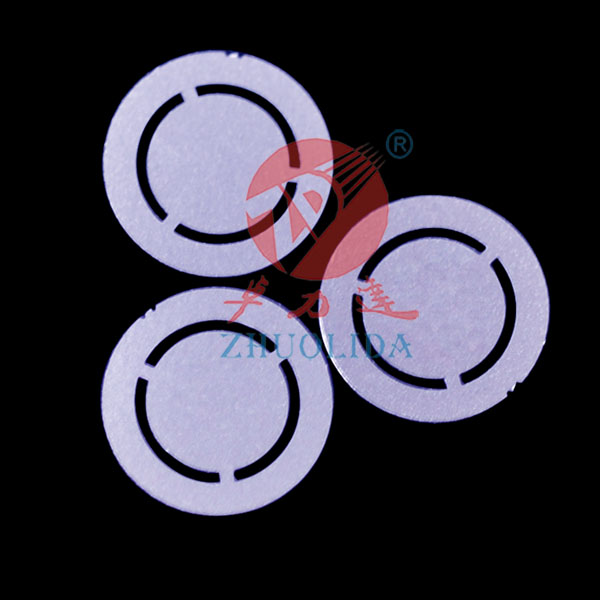

蝕刻墊片加工是一種精密的金屬加工技術，主要用于制造高精度、超薄型的金屬墊片。這些墊片在電子、航空航天、汽車制造等領域中發揮著至關重要的作用。本文將從蝕刻墊片加工的定義、原理、工藝流程、關鍵參數及發展趨勢等方面進行詳細闡述。
一、蝕刻墊片加工的定義及作用
蝕刻墊片加工，指的是利用化學或電化學的方法，將金屬板材表面的一部分腐蝕掉，從而形成具有一定形狀、尺寸和精度的墊片。蝕刻墊片具有以下作用：
1. 密封：在機械裝置中，蝕刻墊片可用于填充縫隙，實現密封效果，防止氣體、液體泄漏。
2. 均壓：在電子器件中，蝕刻墊片可用于均勻分布壓力，保證電子元器件的穩定性和可靠性。
3. 導熱：蝕刻墊片具有良好的導熱性能，有助于電子器件的熱量散發，提高器件的工作效率。
二、蝕刻墊片加工原理
蝕刻墊片加工主要基于以下兩種原理：
1. 化學蝕刻：利用化學反應，將金屬表面的原子溶解，從而實現腐蝕?；瘜W(xué)蝕刻通常使用酸性溶液作為蝕刻液，如三氯化鐵、硝酸等。
2. 電化學蝕刻：在電解質溶液中，通過施加電壓，使金屬發生氧化還原反應，從而實現腐蝕。電化學蝕刻具有較高的加工精度和效率。
三、蝕刻墊片加工工藝流程
蝕刻墊片加工的工藝流程主要包括以下幾個步驟：
1. 制備金屬板材：根據需求選擇合適的金屬板材，如不銹鋼、銅、鋁等。
2. 光刻：在金屬板材表面涂覆光刻膠，通過紫外光曝光、顯影等過程，形成具有一定圖案的光刻膠層。
3. 蝕刻：將金屬板材暴露在蝕刻液中，去除未被光刻膠保護的金屬部分，形成墊片。
4. 去膠：完成蝕刻過程后，去除光刻膠層。
5. 清洗：用去離子水、酒精等清洗劑，去除殘留的蝕刻液和光刻膠。
6. 檢驗：采用光學顯微鏡、掃描電子顯微鏡（SEM）等設備，對蝕刻墊片進行檢驗，確保其質量符合要求。
四、蝕刻墊片加工關鍵參數
蝕刻墊片加工的關鍵參數包括：
1. 蝕刻速率：蝕刻速率會影響墊片的加工時間和精度。
2. 蝕刻深度：蝕刻深度決定墊片的厚度和性能。
3. 光刻膠厚度：光刻膠厚度影響蝕刻過程中的側蝕程度和墊片的形狀精度。
4. 蝕刻液選擇：根據金屬板材的材質和性能，選擇合適的蝕刻液。
5. 溫度和濕度：控制蝕刻過程中的溫度和濕度，以保證蝕刻效果。
五、蝕刻墊片加工發展趨勢
隨著科技的發展，蝕刻墊片加工技術也將不斷進步，發展趨勢如下：
1. 高精度：通過優化光刻和蝕刻技術，實現更高精度的蝕刻墊片加工。
2. 高效率：提高蝕刻速率和自動化程度，提高生產效率。
3. 綠色環保：采用環保型蝕刻液，降低對環境的影響。
4. 新材料應用：研究新型金屬材料，以滿足不同領域的需求。
總之，蝕刻墊片加工技術在精密制造領域具有重要地位。通過不斷優化工藝參數、提高加工精度和效率，蝕刻墊片加工技術將為各行業的發展提供有力支持。
