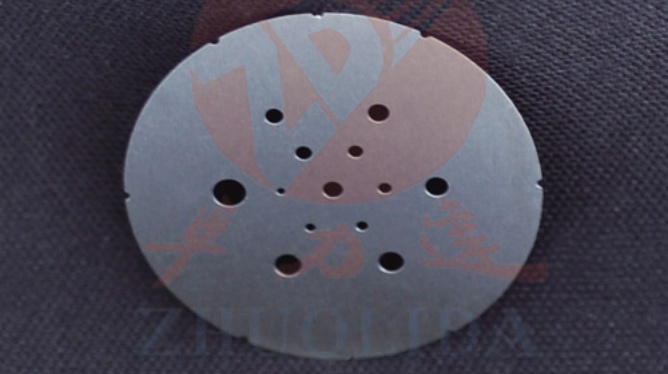

精密光闌片是光學系統中用于精確控制光束形狀、尺寸或能量分布的關鍵元件，其制造和安裝精度直接影響光學系統的性能。以下是對精密光闌片的詳細解析：
一、核心功能
- **光束限制**：通過孔徑形狀（圓形、方形、狹縫等）控制光斑尺寸或光束發散角。
- **雜散光抑制**：阻擋非設計路徑的光線，減少系統噪聲（如激光系統中的背反射）。
- **像差調節**：配合透鏡組校正球差、彗差等像差。
- **能量控制**：調節通過光學系統的光通量（類似可調光闌孔徑）。
二、設計關鍵參數
- **孔徑尺寸公差**：通常要求微米級（如±1μm）甚至亞微米級精度。
- **邊緣質量**：銳利度（Edge Sharpness）和粗糙度（Ra < 0.1μm），避免衍射效應。
- **材料選擇**：
- 金屬：不銹鋼（耐腐蝕）、鈦合金（輕量化高精度系統）。
- 陶瓷：氧化鋁/氮化硅（高熱穩定性，用于高功率激光）。
- 復合材料：鍍金或黑化處理（降低反射率）。
- **安裝接口**：螺紋、法蘭或壓環固定，需考慮熱膨脹系數匹配。
三、精密光闌片的制造工藝
- **超精密加工**：
- 激光切割（適用于薄片金屬，最小孔徑可達10μm）。
- 電火花加工（EDM）：復雜形狀加工，邊緣無毛刺。
- 光刻蝕刻（用于微米級陣列光闌，如分束器）。
- **表面處理**：
- 陽極氧化（增加耐磨性）。
- DLC涂層（類金剛石碳，降低反射率至<1%）。
- 黑鎳鍍層（吸收率>95%）。
四、典型應用場景
- **激光系統**：光纖耦合端面光闌（定位精度±0.5μm），防止高階模傳輸。
- **空間光學**：星載相機中的溫控光闌（CTE<1×10??/℃），適應太空溫差。
- **顯微成像**：
- 共聚焦顯微鏡：針孔光闌（直徑5-50μm），提升分辨率。
- 熒光系統：自動可調光闌（步進電機驅動，重復精度0.1μm）。
- **光通信**：WDM系統中的通道隔離光闌，抑制串擾。
五、精密光闌片的選型與使用要點
- **孔徑匹配計算**：
- 根據系統F數（F/#）和波長λ，計算衍射極限：d ≈ 1.22λ·F/#。
- 示例：F/4系統，λ=632nm紅光，理論最小光斑d≈3μm，光闌孔徑需≥5μm。
- **熱管理**：
- 高功率激光下需水冷/熱電制冷（如500W激光，光闌冷卻功率需≥20W）。
- **校準步驟**：
1. 使用He-Ne激光準直基準。
2. 四象限探測器輔助光闌中心對準（精度±0.2μm）。
3. 干涉儀檢測波前畸變（PV值<λ/10）。
六、精密光闌片的常見問題與解決方案
1. 光斑能量分布不對稱
? 問題現象：光束通過光闌后，光斑呈現非對稱形狀（如橢圓或偏心環），能量分布不均。
? 解決方案：
1. 精密校準：使用He-Ne激光準直系統配合四象限探測器，調整光闌位置至同軸度誤差≤0.5μm。
2. 邊緣拋光：采用等離子體或化學機械拋光（CMP）處理孔徑邊緣，粗糙度Ra控制在<0.05μm。
2. 孔徑長期使用后變形
? 問題現象：光闌孔徑尺寸或形狀發生不可逆變化。
? 解決方案：
1. 材料升級：替換為低膨脹系數陶瓷或鎢合金。
2. 主動散熱：集成水冷通道或熱電制冷器（TEC），確保光闌表面溫升<10℃。
3. 衍射環紋干擾
? 問題現象：光斑外圍出現同心圓環或條紋，降低成像分辨率或激光光束質量。
? 解決方案：
1. 超精密加工：采用原子層蝕刻（ALE）工藝，確保邊緣陡直度>89°，過渡區<50nm。
2. 抗反射處理：
涂層技術：涂覆黑硅（吸收率>99%）或碳納米管陣列（反射率<0.1%）。
結構設計：在孔徑內壁加工微納鋸齒結構（如“黑體陷阱”），抑制多次反射。
七、精密光闌片的高端應用案例
- **極紫外光刻（EUV）**：多層膜光闌（鉬/硅交替鍍層），在13.5nm波長下實現0.1nm級面形精度。
- **引力波探測**：千米級干涉儀中的超低吸收光闌（吸收<10ppm），減少熱透鏡效應。
- **量子光學**：超導納米線光闌（工作于4K低溫環境），用于單光子探測定位。
八、行業標準與廠商參考
- **標準**：ISO 10110-6（光學元件光闌公差標注）、MIL-STD-34（軍用級環境適應性）。
- **廠商**：
- 瑞士OptoSigma（納米級電鑄光闌）。
- 美國Thorlabs（快換式可調光闌，重復精度0.5μm）。
- 日本SUS Corporation（超薄鎢片光闌，厚度50μm）。
如需進一步優化設計，建議使用Zemax/Code V進行光闌位置敏感度分析，或通過Comsol Multiphysics模擬熱-結構耦合變形。
